ประแจแรงบิด
[คุณสมบัติ]
⋅ ใช้สำหรับงานขันแน่นแฟลร์นัทและแฟลร์ฟิตติ้ง เช่น เครื่องปรับอากาศและอุปกรณ์ทำความเย็น
⋅ ค่าแรงบิดถูกตั้งมาจากทางผู้ผลิต (ไม่สามารถปรับค่าได้)
⋅ เมื่อถึงแรงบิดที่ตั้งไว้ จะมีเสียง “คลิก” และจะมีแรงสะท้อนกลับเล็กน้อยจาก ประแจแรงบิด

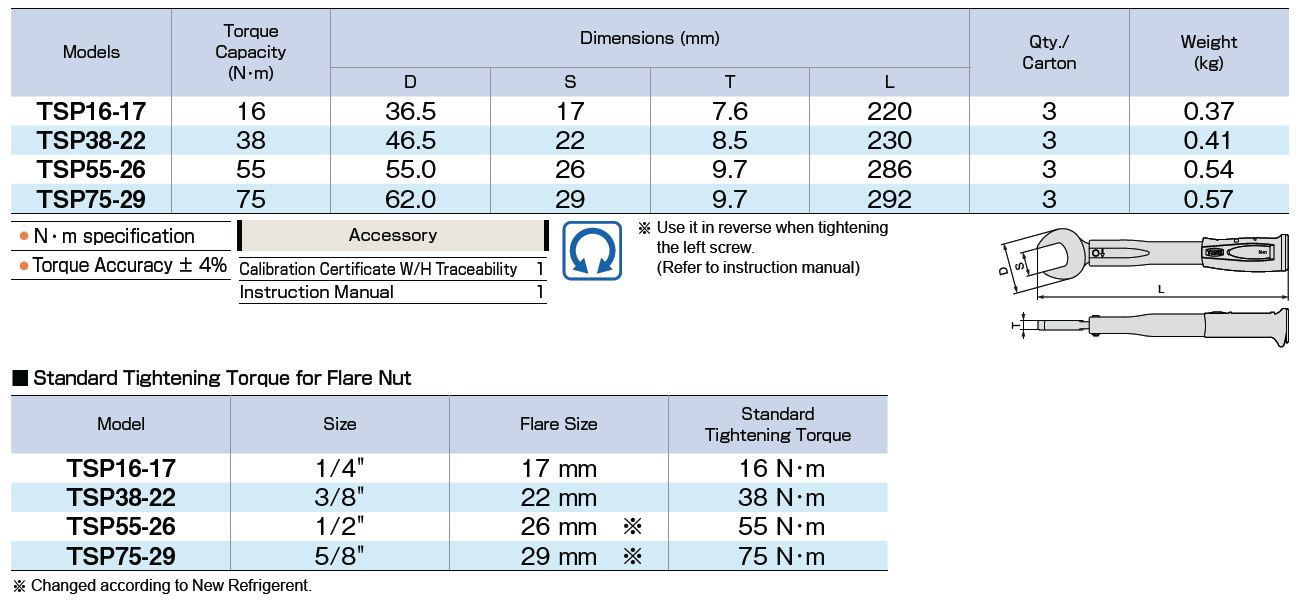

Models | Torque Capacity (N-m) | Dimensions (mm) | Qty./ Carton | Weight (kg) | |||
D | s | T | L | ||||

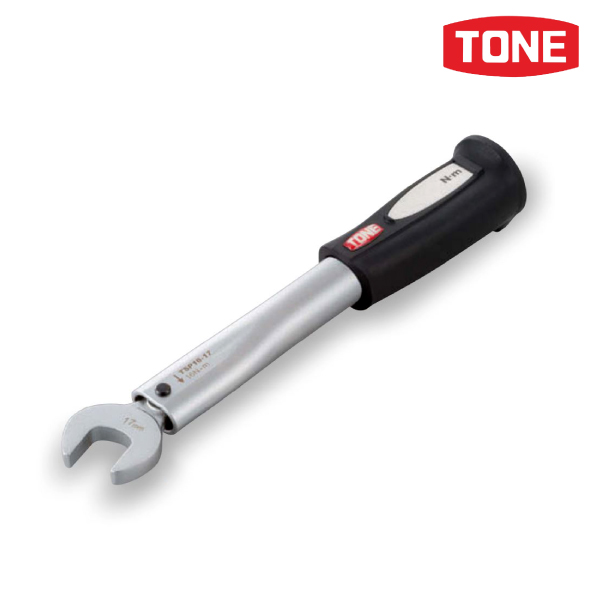

TSP16-17 | 16 | 36.5 | 17 | 7.6 | 220 | 3 | 0.37 |

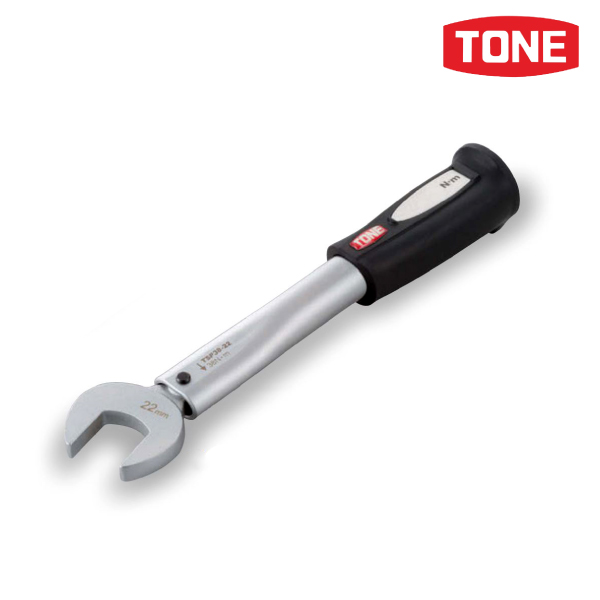

TSP38-22 | 38 | 46.5 | 22 | 8.5 | 230 | 3 | 0.41 |

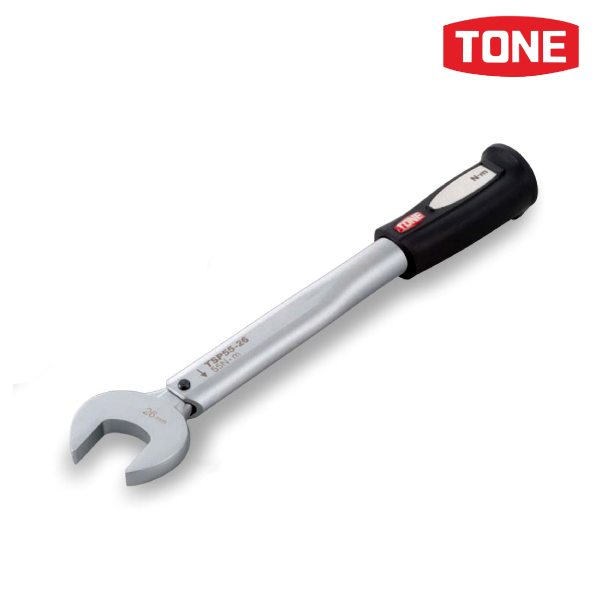

TSP55-26 | 55 | 55.0 | 26 | 9.7 | 286 | 3 | 0.54 |
TSP75-29 | 75 | 62.0 | 29 | 9.7 | 292 | 3 | 0.57 |
- N • m specification
- Torque Accuracy ± 4%
Accessory
- Calibration Certificate W/H Traceability 1
- Instruction Manual 1
※Use it in reverse when tightening the left screw. (Refer to instruction manual)
■ Standard Tightening Torque for Flare Nut
Model | Size | Flare Size | Standard Tightening Torque |
TSP16-17 | 1/4″ | 17 mm | 16 N-m |
TSP38-22 | 3/8″ | 22 mm | 38 N-m |
TSP55-26 | 1/2″ | 26 mm ※ | 55 N-m |
TSP75-29 | 5/8″ | 29 mm ※ | 75 N-m |
※Changed according to New Refrigerant.
