Snap Gauge คืออะไร

Snap Gauge คืออะไร

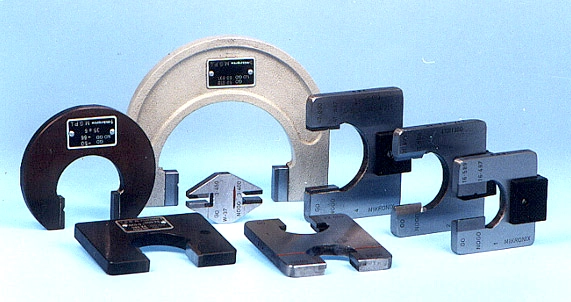

Snap Gauge คือ เครื่องมือวัดที่เอาไว้ใช้วัดขนาดความโตด้านนอกของชิ้นงานที่ต้องการจะทราบค่าของชิ้นงานอย่างแม่นยำและมีประสิทธิภาพ โดยเฉพาะชิ้นงานที่มีรูปทรงกระบอก หรือแบน เกจวัดเหล่านี้เป็นเครื่องมือที่ให้ความสำคัญกับการผลิตที่ต้องการความเร็ว และความแม่นยำ ที่ทำงานบนหลักการ “Go/No-Go” ซึ่งช่วยลดความซับซ้อนของกระบวนการตรวจสอบ มีช่องวัด หรือช่องว่างสองช่องที่ตั้งค่าตามค่าความคลาดเคลื่อนเฉพาะ ช่อง “Go” อนุญาตให้ชิ้นงานผ่านได้หากอยู่ในช่วงค่าความคลาดเคลื่อนที่เหมาะสม ในทางกลับกัน หากชิ้นงานผ่านช่อง “No-Go” ไม่ได้ จะถือว่าไม่อยู่ในค่าความคลาดเคลื่อน และต้องถูกปฏิเสธหรือแก้ไขใหม่

คุณสมบัติหลักและการใช้งานของ Snap Gauges

ข้อดีหลักอย่างหนึ่งของ Snap Gauges คือใช้งานง่าย เครื่องมือวัด นี้ไม่ต้องใช้ทักษะมากในการใช้งาน จึงมีประโยชน์อย่างมากในการผลิตที่ต้องมีการตรวจสอบชิ้นส่วนจำนวนมาก และรวดเร็ว ความง่ายของวิธี Go/No-Go ช่วยลดโอกาสเกิดข้อผิดพลาดของมนุษย์ ซึ่งทำให้ Snap Gauges เป็นตัวเลือกที่เหมาะสำหรับอุตสาหกรรมที่เน้นประสิทธิภาพ ความถูกต้องแม่นยำเป็นหลัก

ในด้านความแม่นยำ Snap Gauges จุดเด่นคือการวัดที่แม่นยำสูง ความแม่นยำนี้มีความสำคัญอย่างยิ่งในการทำให้มั่นใจว่าชิ้นส่วนต่างๆ เป็นไปตามค่าความคลาดเคลื่อนที่กำหนด ซึ่งมีความสำคัญในอุตสาหกรรมที่ต้องการมาตรฐานคุณภาพสูง เช่น อุตสาหกรรมการบินและอวกาศ ยานยนต์ และการผลิตที่แม่นยำ การใช้ Snap Gauges ตรวจสอบชิ้นงานช่วยให้ผลิตชิ้นส่วนที่สามารถใช้ในการเปลี่ยนแทนกันได้ ซึ่งเป็นปัจจัยสำคัญของการผลิตสมัยใหม่

Snap Gauge มีอยู่ 2 ประเภท

1. Snap Gauge ที่สามารถปรับระยะความกว้างของปากวัดได้
2. Snap Gauge ที่ไม่สามารถปรับระยะความกว้างของปากวัดได้แต่จะมีค่าเป็นตัวเลขระบุตายตัวไว้อยู่บนตัว Snap Gauge

วิธีใช้งานของ Snap Gauge

ถ้าจะใช้วัดระยะขนาดด้านนอกที่เป็นระยะโตสุดจะมีคำว่า Go ระบุไว้ที่ตัวSnap Gauge แต่ถ้าจะใช้วัดขนาดด้านในเป็นระยะกว้างที่ต่ำสุดจะมีคำว่า No Go ระบุไว้ที่ตัว Snap Gauge โดยการวัดลักษณะนี้จะไม่สามารถรู้ถึงขนาดชิ้นงานจริงได้ แต่จะรู้ได้แค่ว่างานที่ใช้ Snap Gauge วัดค่านั้นดีหรือเสียเท่านั้น โดยแบ่งออกได้เป็น 3 สถานะ ดังนี้

1. ขนาดงานถูกต้อง : ชิ้นงานผ่านปากวัดดี (GO) แต่ไม่ผ่านปากวัดเสีย (NO GO) คือ ชิ้นงานนั้นอยู่ในพิกัดค่าที่ยอมรับได้ (อยู่ใน MPE)
2. ขนาดงานโตเกินไป : ชิ้นงานไม่ผ่านปากวัดดี (GO) คือ ชิ้นงานที่ตรวจเช็คโตกว่าที่ได้กำหนดเอาไว้ (Out Spec)
3. ขนาดเล็กเกินไป : ชิ้นงานผ่านทั้งปากวัดดี (GO) และปากวัดเสีย (NO GO) คือ ชิ้นงานนั้นมีขนาดเล็กกว่าที่กำหนดเอาไว้ (Out Spec)

โดยสรุปแล้ว Snap Gauges เป็นเครื่องมือที่ขาดไม่ได้ในการผลิตในปัจจุบัน โดยให้ทั้งความเร็ว ความแม่นยำ และความสะดวกในการใช้งาน อำนวยความสะดวกในการผลิตชิ้นส่วนที่ใช้เปลี่ยนแทนกันได้พร้อมทั้งยังรักษาคุณภาพมาตรฐานสูง ทำให้ Snap Gauges เป็นส่วนประกอบที่สำคัญในอุตสาหกรรมต่างๆ ไม่ว่าจะใช้ในการผลิตปริมาณมาก หรือสำหรับการวัดที่ต้องการความแม่นยำ ดังนั้นจึงจำเป็นอย่างยิ่งที่ต้องสอบเทียบเครื่องมือวัดนี้อยู่เป็นประจำ เพื่อลดความคลาดเคลื่อนที่อาจเกิดขึ้นจากการใช้เครื่องมือเป็นระยะเวลานาน

MKS
