Linear Gauge

Linear Gauge (ลิเนียร์สเกล), Linear Scale หรือ Linear Position Transducer คือ อุปกรณ์วัดระยะทางการเคลื่อนที่หรือตำแหน่งในแนวเส้นตรง (Stroke) ที่มีความละเอียดสูง สามารถวัดชิ้นที่มีความละเอียดสูงถึง 0.001 mm มีหน่วยในการวัดระยะทางเป็นเมตร (m) หรือ มิลลิเมตร (mm) โดยอาศัยการเปลี่ยนแปลงการเคลื่อนที่เชิงเส้นไปเป็นค่าความต้านทาน (Resistance) ทางด้านเอาต์พุต (Output) หรือจะเป็นสัญญาณเอาต์พุตอื่น ได้แก่ สัญญาณพัลส์ (Push-Pull), สัญญาณกิโลโอห์ม (kΩ) ขึ้นอยู่กับลิเนียร์สเกล ของแต่ละรุ่น โดยสัญญาณเอาต์พุตจะถูกส่งต่อไปยังหน้าจอแสดงผลแบบดิจิตอลที่ติดตั้งอยู่หน้าเครื่องจักร CNC เช่น เครื่องกลึง เครื่องมิลลิ่ง เครื่องเจียระไน เป็นต้น ในการแสดงผลและควบคุมการบ่งบอกตำแหน่งในการ ตัด กัด เจาะ กลึง ที่ถูกต้อง เพื่อลดความผิดพลาดของชิ้นงาน

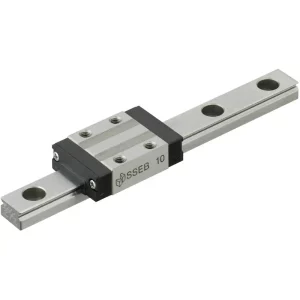

ลักษณะการติดตั้งของ Linear Scale มี 2 แบบ ดังนี้

1.ไม่สามารถถอดประกอบได้ (Non-Interchangeable) เป็นรางสไลด์ที่ไม่สามารถซื้อราง (Rail) และสไลด์บล๊อค (Slide block) แยกชิ้นกันได้ ซึ่งมีข้อดีและข้อเสียต่างๆ คือ

ข้อดี

• มีค่าความแม่นยำให้เลือก หลายระดับ

ข้อเสีย

• เมื่อรางเกิดความเสียหายจำเป็นต้องเปลี่ยนใหม่ทั้งรางและสไลด์บล๊อค
• เมื่อถอดสไลด์บล๊อคออกมา เม็ดลูกปืนจะหลุดออกมาด้วย ซึ่งมีโอกาสที่จะเกิดการสูญหายได้ นอกจากนั้นมีโอกาสที่จะมีสิ่งสกปรกเข้าไปติดอยู่บนผิวของเม็ดลูกปืน
• ในบางครั้งการติดตั้งทำได้ยากหากมีพื้นที่จำกัด

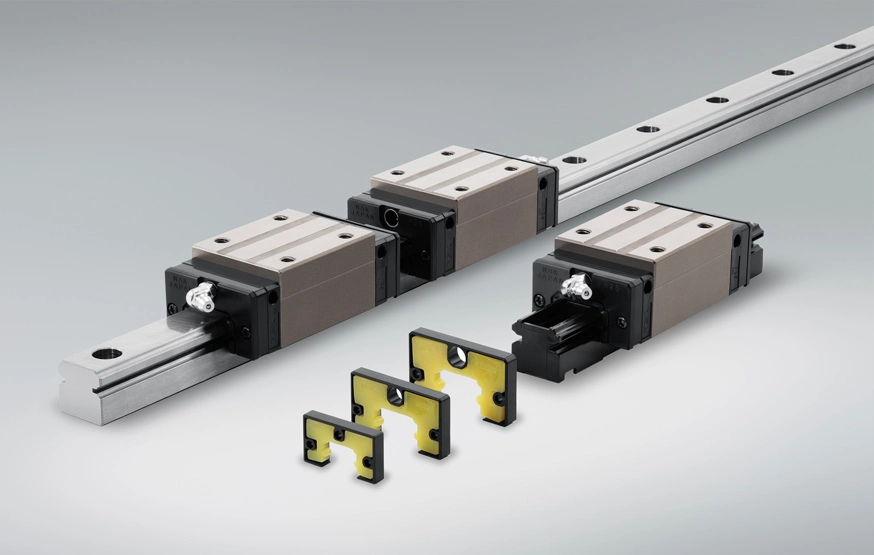

2. สามารถถอดประกอบได้ (Non-Interchangeable) เป็นรางสไลด์ที่สามารถซื้อราง(Rail) และสไลด์บล๊อค (Slide block) แยกชิ้นกันได้

ข้อดี

• สามารถเปลี่ยนชิ้นอุปกรณ์ที่เกิดความเสียหายได้โดยไม่จำเป็นต้องเปลี่ยนใหม่ทั้งหมด
• สะดวกต่อการประกอบและซ่อมบำรุง

ข้อเสีย

• มีค่าความแม่นยำให้เลือกค่อนข้างจำกัด

ส่วนประกอบของ Linear Gauge

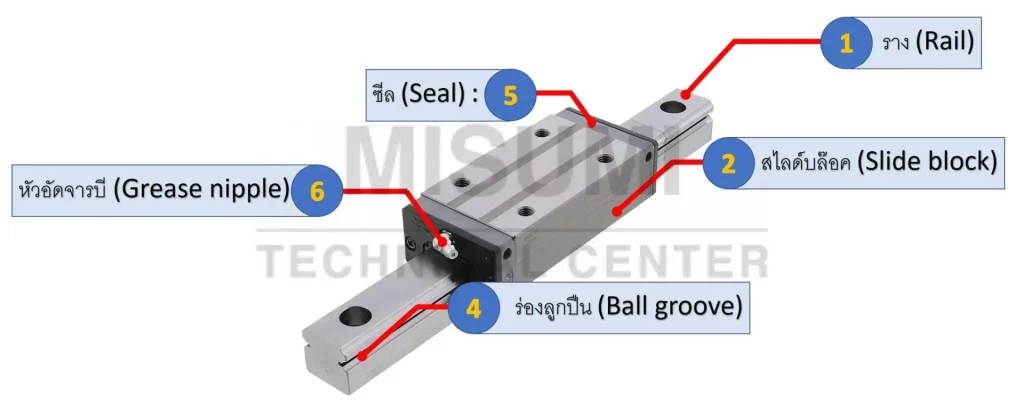

1. ราง (Rail) : ทำหน้าที่เป็นตัวกำหนดทิศทางการเคลื่อนที่ของสไลด์บล๊อค (Slide Block)
2. สไลด์บล๊อค (Slide Block) : ทำหน้าที่เป็นตัวกำหนดการเคลื่อนที่ของของส่วนประกอบที่ติดตั้งอยู่บนสไลด์บล๊อค ให้เคลื่อนที่ไปตามแนวราง
3. เม็ดลูกปืน (Ball bearing) :  ทำหน้าที่เป็นตัวกลางในการเคลื่อนที่ระหว่างสไลด์บล็อคและราง โดยมีค่าสัมประสิทธิ์ต้านทานความเสียดทานต่ำ มีให้เลือกทั้งแบบเม็ดลูกปืนทรงกลม (Ball) และ เม็ดลูกปืนทรงกระบอก (Roller)
4. ร่องลูกปืน (Ball groove) :  ทำหน้าที่เป็นตัวช่วยให้เม็ดลูกปืนไหลเวียนไปได้ตลอดการเคลื่อนที่
5. ซีล (Seal) : เป็นชิ้นส่วนที่ทำหน้าที่ป้องกันสิ่งแปลกปลอม เข้าไปยังสไลด์บล๊อค (Slide Block) และยังสามารถป้องกันการรั่วไหลของสารหล่อลื่น เช่น จารบีออกจากสไลด์
6. หัวอัดจารบี (Grease nipple) : เปรียบเสมือนเป็นประตูทางผ่านของสารหล่อลื่น เพื่อลดการเสียดสี และการสึกกร่อนของลูกปืนภายใน

ข้อแนะนำในการเลือกใช้งาน ลิเนียร์สเกล
     • เครื่องมือวัด Linear Gauge ควรเลือกใช้ตามย่านการวัดชิ้นงาน  (Measurement Stroke) และระยะการเคลื่อนที่ (Stroke)
     • สัญญาณเอาต์พุตของ Linear Scale มีหลายแบบ ซึ่งขึ้นอยู่กับการนำไปใช้งาน เช่น แบบอนาล็อก, แบบดิจิตอล โดยส่วนใหญ่มักจะเลือกใช้แบบอนาล็อกเนื่องจากเป็นสัญญาณแบบต่อเนื่อง สามารถเดินสายได้ไกลและลดสัญญาณรบกวนในระบบได้
     • ความแม่นยำในการวัด (Accuracy) ผู้ใช้งานควรทราบว่าอุปกรณ์ที่เราเลือกใช้นั้นมีค่าความละเอียดในการวัด (Resolution) และความเที่ยงตรง (Accuracy)ในการวัดมากน้อยเพียงใด
     • ขนาดของอุปกรณ์ (Dimension) และพื้นที่ในการติดตั้ง (Installation) ควรทราบขนาดของอุปกรณ์และพื้นที่ในการติดตั้ง เนื่องจากต้องทำการเลือกรุ่นของ Linear Scale ขนาดที่เหมาะสมกับตำแหน่งที่จะทำการติดตั้ง

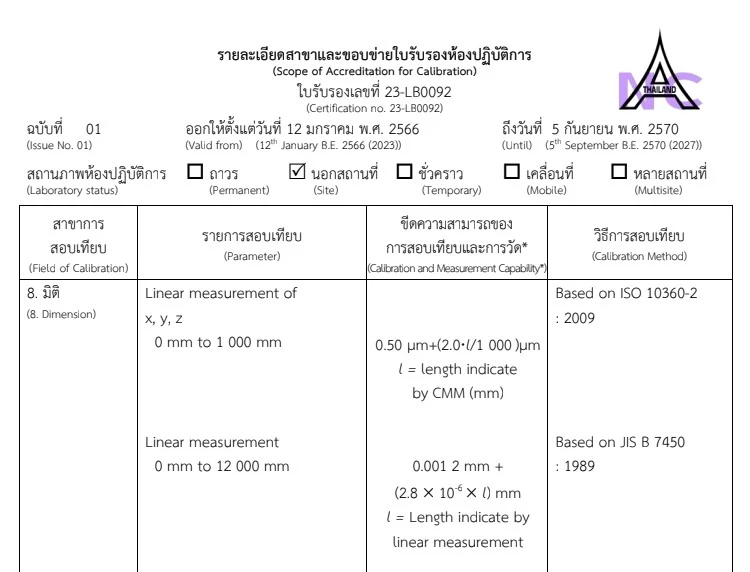

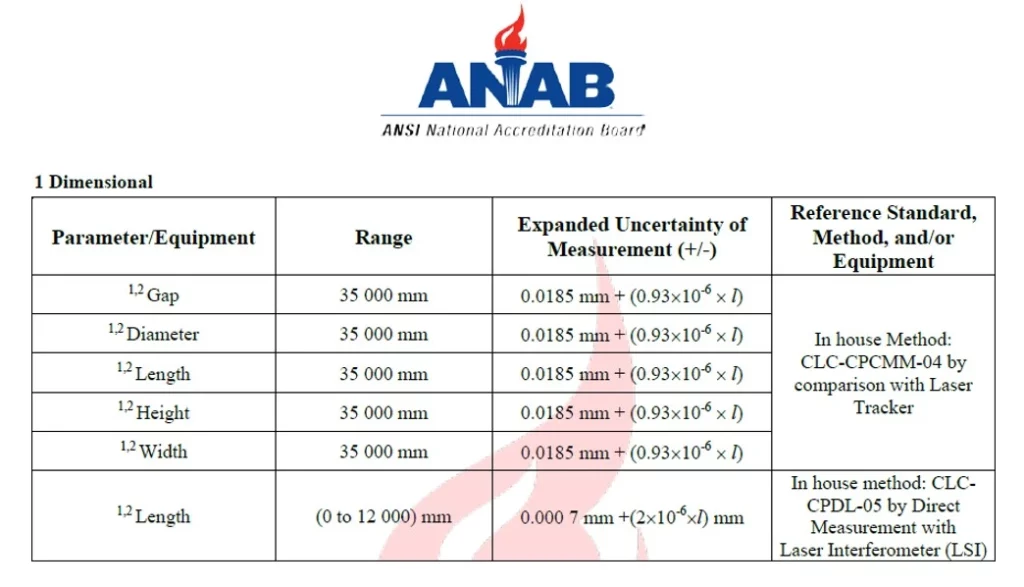

บริษัท แคลิเบรชั่น แลบอราทอรี จำกัด สามารถสอบเทียบ Linear Gauge และได้รับการรับรองมาตรฐานห้องปฏิบัติการ ISO/IEC 17025:2017 จากสำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรมของประเทศไทย (TISI) และจาก  ANSI National Accreditation Board (ANAB) ประเทศสหรัฐอเมริกา ทั้งแบบนำกลับมาสอบเทียบที่ห้องปฏิบัติการและแบบ Onsite หน้างานเพื่อตอบสนองการใช้งานที่หลากหลายของลูกค้าในทุกภาคอุตสาหกรรม โดยขอบข่ายการวัดสามารถสอบเทียบได้ถึง 12000 mm. ด้วยวิธีการ Direct Measurement with Laser Interferometer
