การสอบเทียบ Differential Pressure Gauge และ Differential Pressure Transmitter

เครื่องมือวัด Differential Pressure gauge เป็น Pressure ที่มีการวัดแตกต่างจาก Pressure ปกติทั่วไปโดยจะมีการวัดค่า Pressure แบบ 2 ทางคือจะมีด้านที่เป็น Pressure ด้านฝั่ง HIGH หรือ บวก Positive (+) และ Pressure ด้านฝั่ง LOW หรือ ลบ Negative (-) โดยการวัด Pressure ของทั้ง 2 ฝั่งทั้งบวกและลบจะเป็นการวัดความแตกต่างกันของ Pressure ทางฝั่งบวก (+) และลบ (-)

หลักการทำงานเบื้องต้นของเครื่องมือวัด Differential Pressure

เมื่อในฝั่ง HIGH มีค่า Pressure ที่สูงกว่าฝั่ง LOW ค่าของ Pressure ที่วัดได้จะมีค่าเป็น บวก Positive (+)
เมื่อในฝั่ง LOW มีค่า Pressure ที่สูงกว่าฝั่ง HIGH ค่าของ Pressure ที่วัดได้จะมีค่าเป็น ลบ Negative (-)
เมื่อในฝั่ง HIGH และ LOW มีค่า Pressure ที่เท่ากัน ค่าของ Pressure ที่วัดได้จะมีค่าเป็น ศูนย์ (ZERO)

ตัวอย่าง ลักษณะงานและในส่วนงานที่สามารถจะพบเห็น Differential Pressure ในอุตสาหกรรม ยกตัวอย่างเช่น

ใช้วัดค่า Pressure ภายในห้อง Clean Room กับทางเดินหน้าห้อง Clean Room ในกลุ่มอุตสาหกรรมที่พบเครื่องมือลักษณะนี้ส่วนใหญ่จะเกี่ยวข้องกับการผลิตยา การผลิตอาหาร การผลิตชิ้นส่วนอิเล็กทรอนิกส์

ใช้วัดค่า Pressure ของแรงดันลม ภายระบบระบายอากาศ ในกลุ่มอุตสาหกรรมที่พบเครื่องมือลักษณะนี้จะมีอยู่ทั่วไปแทบทุกอุตสาหกรรม
ใช้วัดค่า Pressure ภายในถังสารเคมี เพื่อหาระดับปริมาณผลิตภัณฑ์หรือสารเคมีในถังส่วนใหญ่เครื่องมือลักษณะนี้มักจะพบเห็นได้ในกลุ่มอุตสาหกรรม เช่น กลุ่มอุตสาหกรรมพลังงานไฟฟ้า กลุ่มอุตสาหกรรมปิโตรเคมี กลุ่มอุตสาหกรรมที่ต้องเก็บผลิตภัณฑ์ในรูปแบบของเหลว

ลักษณะของ Differential Pressure

ที่พบได้ทั่วไปจะมีอยู่หลากหลายแบบ เช่น Differential Pressure แบบอ่านค่า Pressure ได้ ทั้ง Positive (+) และ Negative (-)

การสอบเทียบ Differential Pressure ลักษณะนี้มีหลักการพิจารณาดูวิธีการสอบเทียบเหมือน Pressure ทั่วไป คือ Range, Media และ MPE

Differential PressureGauge แบบอ่านค่า Pressure เป็น Positive (+)

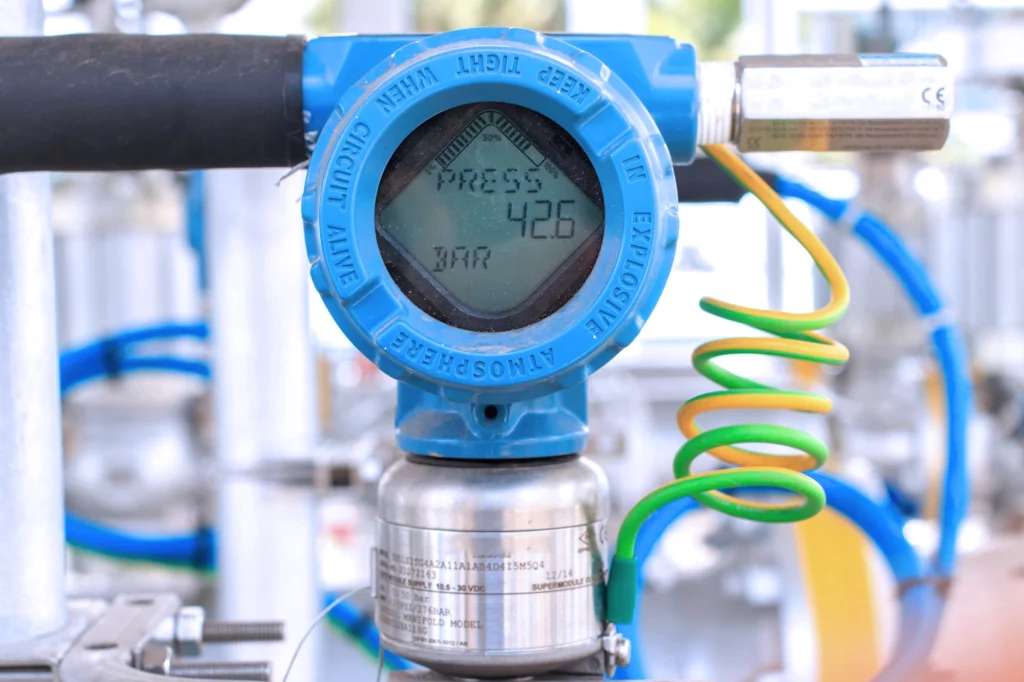

Differential Pressure Transmitter แบบมีหน้าจออ่านค่า Pressure
Differential Pressure Transmitter แบบไม่มีหน้าจอ อ่านค่า Pressure
