ใช้ง่ายมากกกกก Digitorqon DBDT Series
สวัสดีค่ะ วันนี้จะมาพูดถึงวิธีการใช้งาน Digitorqon DBDT Series (Digital Torque Screwdriver) ที่มีการใช้งานที่ง่าย และสะดวกมากๆค่ะ Digitorqon DBDT Series (Digital Torque Screwdriver) Brand TONE นั้น มีอยู่ 2 รุ่นด้วยกันคือ DBDT3S (30-300 cN.m) และ DBDT6S (60-600 cN.m) Accuracy ± 3% Of Reading สำหรับเรื่องของการใช้งาน จะเป็นเครื่องมือวัดที่เหมาะกับงานที่ใช้แรงบิดค่อนข้างต่ำ ซึ่งส่วนใหญ่มักจะใช้กับประเภทชิ้นส่วนอิเล็กทรอนิกส์ ที่มีแรงบิดไม่มากนักค่ะ ตอนนี้เราจะพาไปดูวิธีการใช้งานแบบง่ายๆกันเลยค่ะ

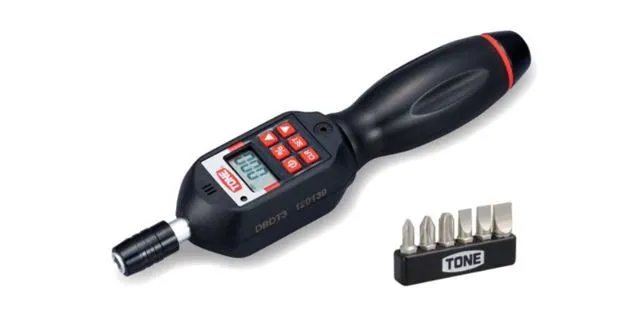

รูปภาพ 1.1 Digitorqon DBDT-Series Model : DBDT3S
วิธีการใช้งาน DBDT-Series
- สำหรับการเปิดเครื่อง ให้ทำการกดปุ่มค้างไว้ 3 วินาที จะมีไฟและเสียงบี๊บขึ้นที่หน้าจอ และปรากฏเลข 0 บนจอแสดงผล การใช้งานไม่ยุ่งยากเลยค่ะ สามารถขันได้ 2 ทิศทาง ทั้งตามเข็มนาฬิกาและทวนเข็มนาฬิกาค่ะ
- การตั้งค่าแรงบิดเป้าหมาย ให้ทำการกดปุ่ม SET เพื่อเปลี่ยนหน้าจอแสดงผลและจะมีการกระพริบค่าประมาณ 15 วินาที ให้กดปุ่มขึ้นหรือลง ขณะที่หน้าจอมีการกระพริบเพื่อตั้งค่า Torque เป้าหมายที่ต้องการ และเมื่อทำการ SET ค่าที่จะขันได้แล้วให้กดปุ่ม SET เพื่อยืนยันค่า จะเกิดไฟ LED สีแดงและมีเสียงดังปี๊ปเกิดขึ้น ในขณะเดียวกันที่หน้าจอจะปรากฏตัวเลขนั้น พร้อมกับค่าที่ SET ก็จะถูกบันทึกไว้ค่ะ
- การเลือกโหมดการวัด
เครื่อง Digitorqon DBDT-Series Model : DBDT3S มีความสามารถใช้งานได้ 2 Mode ด้วยกัน คือ
3.1 Peak mode (แสดงค่าแรงสูงสุดที่วัดได้ ค่าที่ขันได้จะค้างที่หน้าจอ ) ค่าจะแสดงที่หน้าจอ 90 วินาที แล้วจะถูกรีเซ็ตอัตโนมัติ หากต้องการรีเซ็ตค่าด้วยตนเองให้กดปุ่ม CLR ค่ะ
3.2 Track Mode (ค่าที่แสดงผลที่หน้าจอจะขึ้นลง Real Time ตามแรงจริง Set Zero อัตโนมติ) หน้าจอแสดงผลมีไอคอนแสดงรูปกราฟ ตามตัวอย่างรูปภาพที่ 1.2

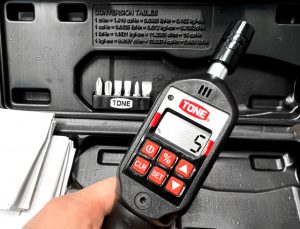

รูปภาพ 1.2 การเปลี่ยนโหมด Track Mode หน้าจอแดงผลมีไอคอนรูปกราฟ
หากต้องการเปลี่ยนโหมดให้กดปุ่มลูกศรลง พร้อมกับกดปุ่ม CLR หน้าจอจะมีเสียงดังปี๊บแล้วจึงจะมีการเปลี่ยนโหมดที่หน้าจอค่ะ
4. DIGITORQON DBDT – Series เป็น Screwdriver วัดแรงบิดดิจิตอล มาพร้อมกับฟังก์ชั่นที่สามารถเปลี่ยนแรงบิดได้ และสามารถตั้งค่าการแจ้งเตือนก่อนถึงแรงบิดเป้าหมายเพื่อป้องกันแรงบิดเกินค่าที่ต้องการ โดยตั้งค่าให้ทำการตั้งค่าเป็น % เมื่อมีการให้แรงบิดถึง % ที่ตั้งค่าไว้ จะมีการแจ้งเตือนด้วยเสียงปี๊ปและไฟ LED สีแดงค่ะ โดยสามารถตั้งได้ระหว่าง 5% ถึง 50 % ( 95% ถึง 50% ของแรงบิดเป้าหมาย)
กดปุ่ม % เพื่อเปลี่ยนหน้าจอแสดงผล ค่าจะกระพริบเวลา 15 วินาที ขณะกระพริบให้กดปุ่มขึ้นหรือลง เพื่อตั้งค่าที่ต้องการ จากนั้นกดปุ่ม % อีกครั้งเพื่อยืนยันค่า จะปรากฏไฟ LED สีแดงและเสียงปี๊ปเกิดขึ้น
ตัวอย่างการตั้งค่า กำหนดแรงบิดเป้าหมายคือ 100 cN.m
ตั้งค่า การแจ้งเตือน 10% (เมื่อให้แรงบิดถึง 90% ของแรงบิดเป้าหมาย) เช่น = 100 x (10%) = 90 cN.m
ดังนั้นเมื่อขันถึงแรงบิดที่ 90% ของแรงบิดเป้าหมาย จะมีไฟ LED สีแดงและเสียงดังขึ้นค่ะ

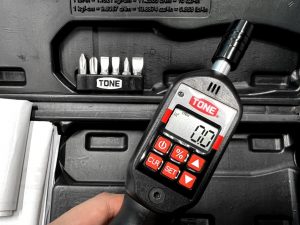

รูปภาพ 1.3 แสดงการกดปุ่ม % การตั้งค่าการแจ้งเตือนก่อนถึงแรงบิดเป้าหมาย
5. สวม Digital Torque Screwdriver เข้าไปในสกรูแล้วขันให้แน่น ออกแรงดันเข้าไปด้วยแรงที่มั่นคง จะมีไฟ LED สีแดงและเสียงปี๊ปดังขึ้นเมื่อถึงแรงบิดเป้าหมาย ระวังอย่าให้แรงเกินค่าแรงบิดเป้าหมาย และสิ่งที่ต้องคำนึงถึงอีกเรื่องเพื่อความแม่นยำในการวัดคือ ในขณะที่ใช้งาน จำเป็นต้องขันทำมุมให้ได้ตั้งฉากกับชิ้นงาน หากตัวเครื่องไม่มีการใช้งานหรือกดปุ่มใดๆเป็นเวลา 180 วินาที “ฟังก์ชันจะทำการปิดเครื่องอัตโนมัติ” และมีไฟ LED สีแดงและเสียงดังขึ้น สำหรับในส่วนของแบตเตอรี่นั้น เมื่อมีระดับแบตเตอรี่ ใกล้ต่ำกว่า 30% ไอคอนระดับแบตเตอรี่ จะปรากฏขึ้น ที่ขอบด้านซ้ายของจอแสดงผล เมื่อไอคอนนี้แสดงขึ้น ควรเปลี่ยนแบตเตอรรี่ใหม่ทันทีนะคะ

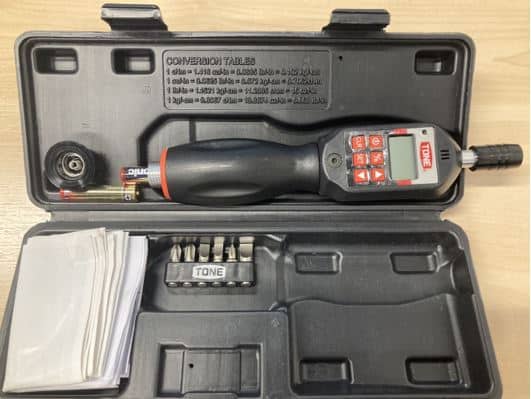

รูปภาพ 1.4 แสดงการใส่ถ่าน Alkaline AAA 2 ก้อน
เป็นยังไงกันบ้างคะ ใช้งานง่ายเหมือนอย่างที่บอกไว้เลยใช่ไหมคะ Torque รุ่น DIGITORQON DBDT-series ทางบริษัท แคลิเบรชั่น แลบอราทอรี จำกัด ของเรามีจำหน่าย หากท่านไหนสนใจสามารถติดต่อสอบถามกับฝ่ายขายของเราได้เลยนะคะ ยินดีให้บริการค่ะ ในโอกาสหน้าเรามีข้อควรระวังในการใช้ Torque DIGITORQON DBDT-series มาฝากกันด้วย อย่าลืมติดตามกันต่อในบทความหน้านะคะ แล้วจะมาบอกเรื่องข้อควรระวัง เกร็ดความรู้เล็กๆ น้อยๆให้ทราบกัน เพื่อที่จะได้ใช้งานได้ยาวนานขึ้น เจอกันอีกทีบทความหน้า ฝากติดตามกันด้วยนะคะ ขอบคุณค่ะ
ผู้เขียน Suphanun BDS
—
