หลักการเลือกใช้ Temperature Transmitter

Transmitter คือ เครื่องมือทางไฟฟ้าสำหรับแปลงค่ามาตรฐาน ซึ่งมีความสำคัญและจำเป็นอย่างมากในอุตสาหกรรม เนื่องจากในอุตสาหกรรมนั้นมีการติดตั้งระบบควบคุมต่างๆมากมายจึงจำเป็นต้องติดตั้ง Transmitter หรือตัวแปลงค่ามาตรฐานอยู่ในระบบควบคุมต่างๆ เพราะในอุตสาหกรรมนั้นมีการต่อพ่วงกันเป็นระบบ และแน่นอนอุปกรณ์เหล่านี้จึงจำเป็นต้องมีการรับและส่งสัญญาณกันในรูปแบบของ Analog  ดังนั้นจึงต้องมีการกำหนดค่ามาตรฐานการวัดในรูปแบบของ Analogให้เป็นมาตรฐานสากล เพื่อให้ผู้ผลิตอุปกรณ์ควบคุมต่างๆได้ยึดถือและออกแบบอุปกรณ์ต่างๆโดยใช้มาตรฐานเดียวกันเป็นสากล วันนี้เราจะมาทำความรู้จักเกี่ยวกับ Transmitter ที่ใช้วัดอุณภูมิ หรือเรียกกันว่า Temperature Transmitter

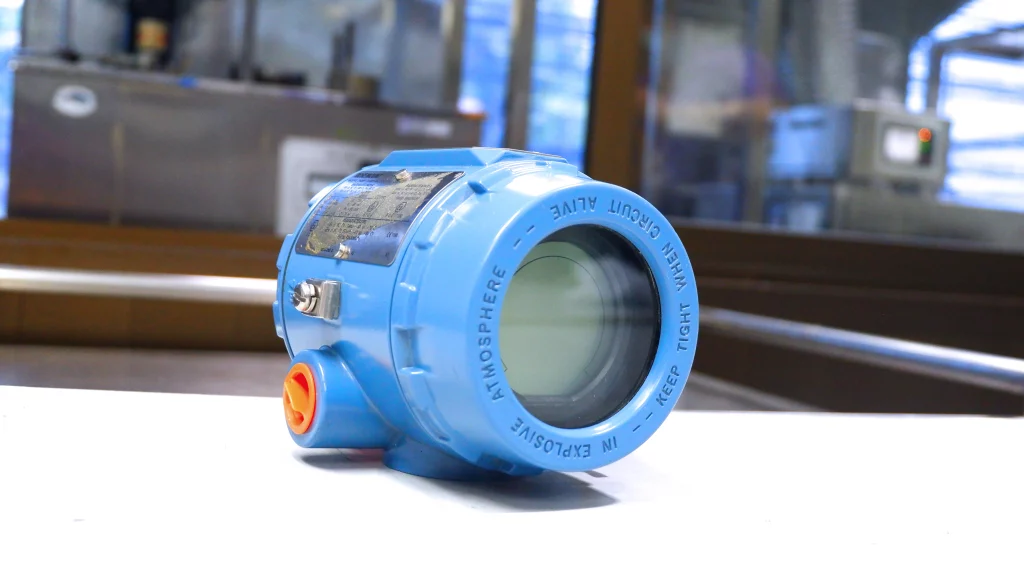

Temperature Transmitter คือ เครื่องมือวัดทางไฟฟ้าที่ใช้วัดค่าอุณภูมิ โดยจะใช้การแปลงค่าสัญญาณจากตัวเซนเซอร์โดยจะมีสัญญาณการวัดเป็นแบบมาตรฐาน ที่มีลักษณะ

เป็น 4-20 mA , 1-5 VDC ,   ซึ่งมีเซนเซอร์ที่ใช้วัดได้หลากหลายรูปแบบ แต่ในอุตสาหกรรมมักนิยมใช้ในรูปแบบ RTD , Thermocouple เป็นหลัก



การส่งสัญญาณในรูปแบบต่างๆ

4-20mA หรือการส่งสัณญาณในรูปแบบของกระแสตรง (DC Current)

โดยทำความเข้าใจง่ายๆคือ เมื่อวัดค่าเป็น 0% ค่าก็จะเท่ากับ 4 mA และถ้าหากวัดได้ที่ 100% ก็เท่ากับ 20 mA นั้นเอง โดยค่าที่วัดได้ที่อยู่ในช่วง 0-100% ก็จะสัมพันธ์เชิงเส้นกับกระแส 4-20 mA

 1-5 VDC หรือการส่งสัณญาณในรูปแบบของแรงดันไฟฟ้า (DC Voltage)

โดยทำความเข้าใจง่ายๆคือ เมื่อวัดค่าเป็น 0% ค่าก็จะเท่ากับ 1 VDC และถ้าหากวัดได้ที่ 100% ก็เท่ากับ 5 VDC นั้นเอง แต่การใช้



ข้อจำกัดในการวัดแรงดันไฟฟ้า

การวัดค่าในรูปแบบแรงดันไฟฟ้านั้นจะไม่เหมาะกับการที่ต้องต่อสัญญาณระยะไกล เนื่องจากความต้านทานของสายสัญญาณจะส่งผลให้มีความคลาดเคลื่อนอ่านค่าผิดค่อนข้างสูง และอาจมีการรบกวนจากสัญญาณอื่นๆได้ง่าย เพราะฉะนั้นการวัดค่าในรูปแบบของแรงดันไฟฟ้านั้นจึงมีความเหมาะสมกับการติดตั้งและส่งสัญญาณระยะใกล้เท่านั้น



อุปกรณ์ที่เกี่ยวข้องกับการวัดแรงดันไฟฟ้า

• RTD (Resistance Temperature Detector) คือ อุปกรณ์ที่มีลักษณะเป็นเซนเซอร์ที่ใช้วัดอุณภูมืในรูปแบบ ที่ใช้วัดออกมาแป็นค่าความต้านทานและจะมีการคำนวณและเปลี่ยนแปลงค่าให้เป็นอุณภูมิที่วัดออกมาได้ โดยหลังจากที่ใช้ต่อเข้ากับทรานสมิตเตอร์วัดอุณหภูมิและวัดค่าความต้านทานแล้วเสร็จก็จะคำนวณออกมาเป็นค่าอุณภูมิและจะแสดงผลไปยังอุปกรณ์นั้นเอง
• Thermocouple คือ อุปกรณ์ที่มีลักษณะที่เป็นเซนเซอร์วัดอุณภูมิ โดยจะมีหลักการทำงาน ที่ใช้วัดค่าเป็นสัณญาณแรงเคลื่อนไฟฟ้า โดยจะมีโลหะต่างชนิดกันมาเชื่อมต่อที่ปลายอีกข้างหนึ่ง เมื่อเกิดอุณภูมิสูงขึ้นเรื่อยๆ ก็จะเกิดแรงเคลื่อนไฟฟ้าที่ปลายโลหะของแต่ละข้างเกิดขึ้นเมื่อต่ออุปกรณ์เข้ากับตัวเครื่องมือวัดตัวอุปกรณ์ก็จะมีการคำนวณและแปลงจากค่าแรงเคลื่อนไฟฟ้าให้ออกมาเป็นอุณภูมิและแสดงผลไปที่อุปกรณ์นั้นเอง



หลักการพิจารณาในการเลือกใช้งาน Temperature Transmitter เบื้องต้น

1. จุดประสงค์ในการใช้งานว่าต้องการติดตั้งแบบไหน การพิจารณาระยะของสายสัญญาณในการติดตั้งมีส่วนสำคัญในการเลือกใช้งาน
2. การติดตั้งของ Transmitter หน้างานเป็นแบบไหน ติดตั้งแบบใดจึงเหมาะสม
3. สัญญาณ Output ที่ต้องการเป็นแบบไหน
4. ย่านการใช้งาน (Range)ความแม่นยำ (Accuracy) เพื่อให้เกิดประโยชน์แก่การใช้งานได้สูงสุด



วิธีการดูแลรักษา ทรานสมิตเตอร์วัดอุณหภูมิ

1. ควรศึกษาคู่มือของอุปกรณ์ที่ต้องการติดตั้งให้ครบถ้วนก่อนติดตั้งเพื่อประโยชน์ในการใช้งานได้สูงสุดและป้องกันการเสียหายในการติดตั้ง
2. ควรตรวจเช็คจุดเชื่อมต่อและหน้าสัมผัสให้คงมีความสะอาดอย่างสม่ำเสมอ
3. ควรมีการ สอบเทียบเครื่องมือวัด (Calibration) ตัว Transmitter ตามระยะเวลาที่กำหนดอย่างน้อยปีละ1ครั้ง เพื่อทางผู้ใช้งานจะได้ทราบถึงความแม่นยำหรือความคลาดเคลื่อนของตัว ธTransmitter อยู่เสมอ



บทความนี้นำเสนอเป็นเพียงการแค่ใช้งานของ ตัวอุปกรณ์ Transmitter ที่นำมาใช้และติดตั้งกับการใช้งานที่ต้องการวัดอุณภูมิเพียงเท่านั้น ซึ่งเป็นเพียงส่วนหนึ่งของอุปกรณ์ เพราะในการใช้งาน Transmitter ในภาคอุตสาหกรรมต่างๆ ยังมีการใช้งานของ อุปกรณ์ Transmitter อีกหลากหลายรูปแบบต่างๆ อย่างแพร่หลายและเครื่องมือวัดทุกชนิดจำเป็นต้องมีการ สอบเทียบเครื่องมือวัด อยู่อย่างสม่ำเสมอเพื่อความถูกต้องแม่นยำในการวัด



ผู้เขียน THM Melo







—
