Gauge Block ทำจากวัสดุใดและมีเคล็ดลับการดูแลเกจบล็อคอย่างไร

เกจบล็อค ถือเป็นอีกหนึ่งเครื่องมือที่ต้องส่งมาทำการ สอบเทียบเครื่องมือวัด อย่างสม่ำเสมอ เพราะหากชำรุดแล้วอาจส่งผลให้ชิ้นงานที่ผลิตเกิดความคลาดเคลื่อนได้ เราจะมาทำความรู้จักกับเกจบล็อคกันค่ะ

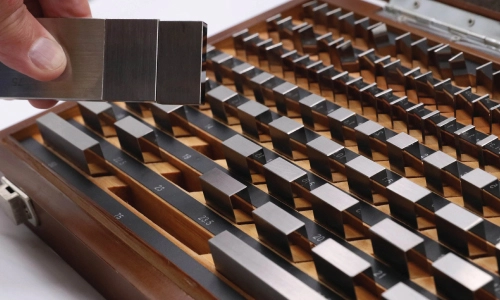

เกจบล็อค(Guage Block) คือ เครื่องมือทดสอบขนาดมาตรฐาน สามารถใช้ทดสอบเครื่องมือวัดในการวัดขนาดงานและใช้วัดเปรียบเทียบ Gauge Block ถูกสร้างขึ้นมาให้มีขนาดที่แน่นอนโดยมีขนาดตั้งแต่ 0.5-100 mm ผิวมีลักษณะที่มีความเรียบและมันเงา มีหลายขนาดให้เลือกตามต้องการ

Gauge Block ทำจากวัสดุใด

วัสดุของ Gauge Block มีหลายประเภท แต่ที่นิยมใช้เป็นเครื่องมือมาตรฐานมี 3 ประเภท ได้แก่

1.เหล็ก(Steel)

2.เซรามิก(Ceramic)



3. เหล็กคาร์ไบด์ (Tungsten Carbide)



ลักษณะรูปร่างของเกจบล็อค

1. รูปทรงสี่เหลี่ยมผืนผ้า (Rectangle Gauge Block)

2. รูปทรงสีเหลี่ยมจตุรัส (Square Gauge Block)



การแบ่งระดับของเกจบล็อค

ระดับชั้นความถูกต้องและความเที่ยงตรงของ เกจบล็อค (Gauge Block) แบ่งออกเป็น 4 Grade หรือระดับชั้นตามมาตรฐาน ISO 3650:1992 ได้แก่ เกรด 0, 1, 2 และเกรด K ซึ่งการเลือกใช้งานของแต่ละ Grade ประเมินจากความละเอียดของประเภทงานนั้นๆ





การสอบเทียบเครื่องมือวัด เกจบล็อค

การสอบเทียบเกจบล็อค (Gauge Block) จะใช้วิธีการสอบเทียบแบบเปรียบเทียบ(Comparison) ระหว่าง Gauge Block มาตรฐาน Grade K กับ Gauge Block ที่จะทำการสอบเทียบ โดยใช้ Gauge Block Comparator

เกจบล็อคต้องเตรียมเกจบล็อคอย่างไรก่อนการใช้งาน

การเตรียมเกจบล็อค(Gauge Block) ก่อนการใช้งาน มีขั้นตอนดังนี้

1. ทำความสะอาดเกจบล็อค ซึ่งแบ่งการทำความสะอาดออกตามประเภทของวัสดุที่ใช้เป็น 2 แบบ คือ

แบบที่ 1 เกจบล็อคแบบเหล็ก (Steel Gauge Block) จะต้องทำความสะอาดเอาคราบวาสลีนออกโดยใช้ผ้าสะอาด หรือทิชชู่เช็ด จากนั้นใช้กระดาษทิชชู่ไร้ฝุ่นที่ชุ่มด้วยแอลกอฮอล์เช็ดอีกครั้ง จากนั้นเช็ดด้วยกระดาษทิชชู่ไร้ฝุ่นแบบแห้งอีกครั้ง

แบบที่ 2 เกจบล็อคแบบเซรามิค(Ceramic Gauge Block) และเกจบล็อคแบบเหล็กคาร์ไบด์ (Tungsten Carbide Gauge Block) ใช้การดาษทิชชู่ไร้ฝุ่นที่ชุ่มด้วยแอลกอฮอล์เช็ด จากนั้นเช็ดด้วยกระดาษทิชชู่ไร้ฝุ่นแบบแห้งอีกครั้ง

2. แช่อุณหภูมิก่อนนำไปใช้สอบเทียบเครื่องมือ ระยะเวลาในการแช่อย่างน้อย 2 ชั่วโมงในห้องที่ควบคุมสภาวะแวดล้อม ณ อุณหภูมิ 20 ± 1 องศาเซลเซียส และความชื้นสัมพัทธ์ 55 ±10 %Rh

3. เมื่อพบเกจบล็อค ที่มีรอยขีดข่วนควรแยกออกจากกันกับเกจบล็อคที่ดีเพราะจะทำให้เกจบล็อคที่ดีชำรุดเสียหายไปด้วย

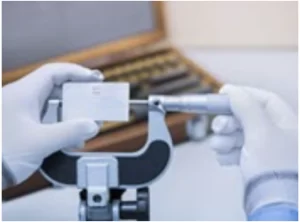

4. พยายามหลีกเลี่ยงการใช้มือเปล่าสัมผัสเกจบล็อคขณะใช้งานเนื่องจากความร้อนจากร่างกายจะทำให้ เกจบล็อคขยายตัว ควรสวมถุงมือทุกครั้งก่อนใช้งาน หรือใช้ Forceps คีบจับเกจบล็อคขณะใช้งานเสมอ



เคล็ดลับการจัดเก็บ, การบำรุงรักษาและข้อควรระวัง เกจบล็อค

Gauge Block เป็นเครื่องมือวัดที่มีความละเอียดและราคาสูง ดังนั้นจึงต้องใช้งานด้วยความระมัดระวังและใช้อย่างถูกวิธี มีข้อแนะนำดังนี้

1. หลังจากการใช้งานแล้วทำการตรวจสอบผิวหน้าทั้งสองด้านของเกจบล็อคว่ามีรอยขีดข่วนหรือไม่

2. เมื่อเลิกใช้งานเกจบล็อคแล้วทำความสะอาดเกจบล็อคโดยใช้แอลล์กอฮอล ใช้กระดาษทิษชู่ไร้ฝุ่นเช็ดให้แห้งและเคลือบผิวด้วยวาสลีนกรณีเป็นเกจบล็อคแบบเหล็ก (Steel Gauge Block) และจัดเก็บใส่กล่องให้เรียบร้อย

3. นำเกจบล็อคไปเก็บไว้ในตู้ดูดความชื้น

4. เมื่อพบเกจบล็อคชำรุด ควรแยกออกและซ่อมโดยใช้อุปกรณ์เฉพาะทางในการซ่อมแซมเท่านั้นโดยทันที

ซึ่งทางบริษัท Calibration Laboratory มีการสอบเทียบ(Calibrate)เครื่องมือวัด และจำหน่ายเกจบล็อคเป็นเซ็ตและแยกชิ้นพร้อมทั้งงาน สอบเทียบเครื่องมือวัด สามารถติดต่อมาที่ sale@cal-laboratory.com ได้เลยค่ะ



ผู้เขียน Ple & Anusara
