Granite Surface Plate

       หากจะกล่าวถึงเครื่องมือวัดอีกชนิดที่ชื่อ โต๊ะระดับหินแกรนิต, โต๊ะหินแกรนิต หรือ โต๊ะระดับหิน  คงจะไม่มีใครที่อยู่ในสายงานประเภทห้องปฎิบัติการสอบเทียบ หรือ โรงงานอุตสาหกรรมไม่รู้จัก วันนี้เรามาทำความรู้จักกับเจ้า โต๊ะระดับหินแกรนิต กันให้มากยิ่งขึ้นไปอีกสักหน่อย หลังจากที่เคยพูดถึง Grade ของโต๊ะระดับหินกันมาแล้ว ทบทวนกันซักหน่อย..เจ้าเครื่องมือชนิดนี้มีไว้สำหรับวางชิ้นงาน, เครื่องมือวัด หรือ แม่พิมพ์ เพื่อใช้เป็นระนาบอ้างอิงของสิ่งที่จะนำมาวัด เพราะฉะนั้น Granite Surface Plate ที่นำมาใช้งาน จึงจำเป็นต้องให้ความสำคัญกับเรื่องความเรียบผิว (Flatness) เป็นอย่างมากที่สุด

Surface Plate ที่นิยมใช้งาน จะทำจากวัสดุอยู่ 2 ชนิด

1. Cast iron (เหล็กหล่อ)



2. Black Granite (หินแกรนิตสีดำ)

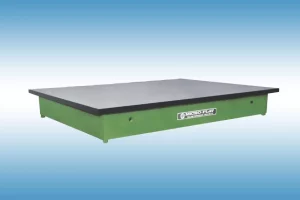

โต๊ะระดับเหล็กหล่อ จะพบเห็นได้บ่อยในโรงงานอุตสาหกรรมเกี่ยวกับแม่พิมพ์ และชิ้นงานที่มีขนาดใหญ่และน้ำหนักมาก เนื่องจากเหล็กหล่อที่นำมาใช้ทำแผ่นพื้นผิวเเป็นเหล็กที่มีคุณภาพสูง รับน้ำหนักได้มาก ราคาจะถูกว่าแบบที่ทำด้วย Granite (เทียบขนาดและเกรดเท่ากัน) แต่ก็มีข้อเสียคือ โต๊ะระดับเหล็กหล่อ Cast iron หากมีสิ่งของหรือชิ้นงานตกกระแทกแรงๆ จะทำให้เกิดรอยนูนขึ้นมาบริเวณที่ตกกระทบ มากหรือน้อยขึ้นอยู่กับแรง,ขนาด และน้ำหนักที่มากระทบ และเกรดของเหล็กที่นำมาใช้  ข้อเสียอีกอย่างคือ ดูแลรักษายาก เพราะมันเกิดสนิมได้ง่าย ถ้าไม่ดูแลให้ถูกวิธี

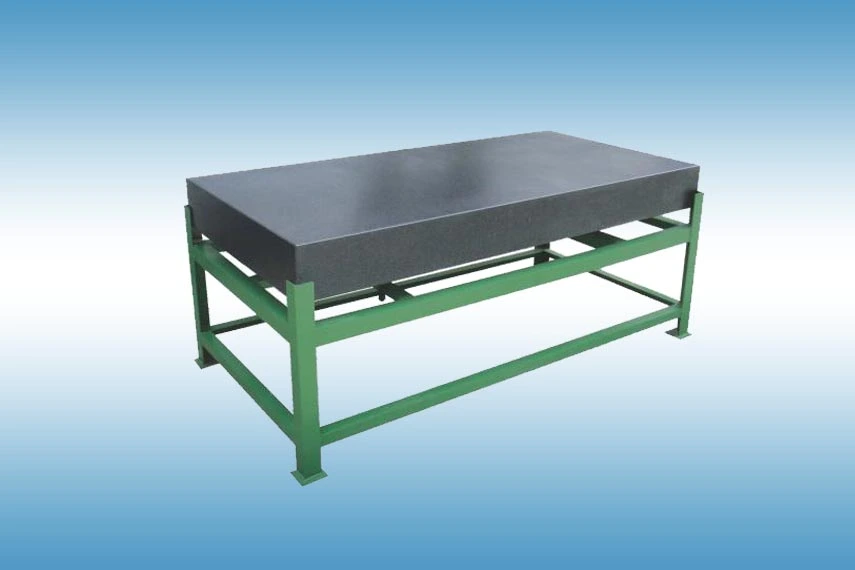

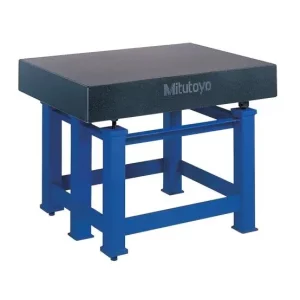

โต๊ะระดับหินแกรนิตสีดำ จะพบเห็นได้บ่อยกว่า โต๊ะระดับเหล็กหล่อ แท่นระดับหินแกรนิตนั้น เก็บรักษาได้ง่ายกว่า หากดูแลอย่างถูกวิธี จะมีอายุการใช้งานที่ยาวนานกว่าและแน่นอนไม่เกิดสนิม แต่ราคาค่าตัวก็อาจจะสูงกว่า Cast iron (เทียบขนาดและเกรดเดียวกัน) ข้อเสียคือ หากมีสิ่งของ ชิ้นงาน ตกกระแทก จะทำให้เกิดจุดยุบตัว หรือเกิดรอยแตก แต่รอยที่แตกจะไม่นูนขึ้นมาเหมือนเหล็ก กล่าวคือ ถ้ารอยแตกนั้นไม่ใหญ่ ผิวของแกรนิตโดยรวมก็ยังคงความระนาบและความเรียบตามเกรดของมันอยู่

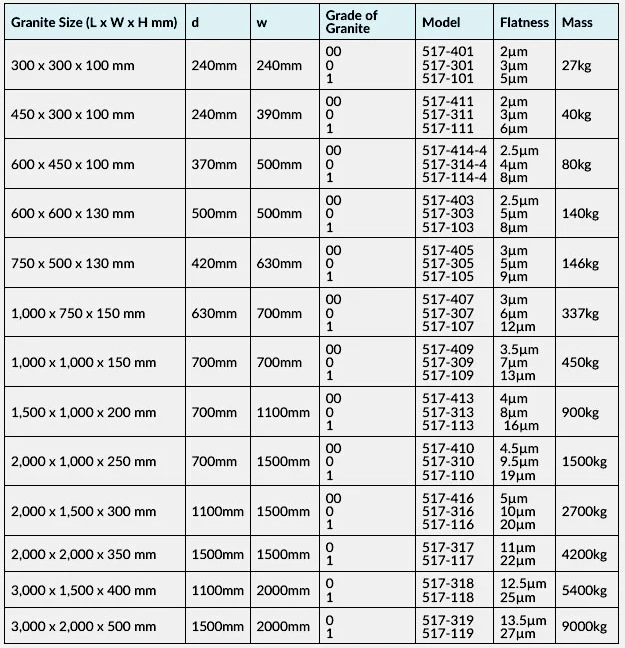

ตัวอย่าง ตารางเทียบเกรด Granite Surface Plate ของ Mitutoyo

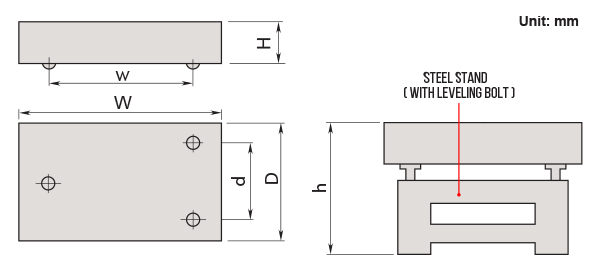

อีกส่วนหนึ่งที่มีความสำคัญไม่น้อยคือ ขาตั้งและฐานรองของโต๊ะระดับ นอกจากจะต้องมีความมั่นคงแข็งแรงแล้ว ก็ควรเลือกขาตั้งที่มีจุดรับ 3 จุด ตามตำแหน่งที่ผู้ผลิตได้กำหนดไว้ เพื่อการปรับตั้งระดับที่ง่ายและปลอดภัย ส่วนจุดรับที่มีมากกว่า 3 มีไว้เพื่อความมั่นคงแข็งแรง แต่จุดที่ใช้ในการปรับตั้งจะอยู่ใน 3 จุด เท่านั้น ดังตัวอย่างตามรูปด้านล่าง

พื้นที่ในการวาง เครื่องมือวัด โต๊ะระดับหินแกรนิต หรือ Cast Iron Surface Plate นั้น พื้นต้องมีความมั่นคง ไม่สั่นสะเทือน ถ้าเป็นห้องที่ควบคุมอุณหภูมิและความชื้น ตัวอย่างเช่น ห้อง QC จะดีมากและควรติดตั้งให้สามารถเดินใช้งานได้รอบๆโต๊ะ เพื่อความสะดวกในการใช้งานและเพื่อกระจายจุดใช้งานให้ทั่ว การใช้งานแค่จุดใดจุดนึงเป็นเวลานานๆจะทำให้จุดนั้นเกิดการสึกหรอมากกว่าจุดอื่น ส่งผลให้ค่าความเรียบผิวอาจไม่เป็นไปตามมาตรฐาน

ข้อควรระวังและการดูแลรักษา

• ก่อนและหลังใช้งาน ควรทำควมสะอาดพื้นผิวของ Surface Plate ด้วยผ้าสะอาด กับแอลกอฮอล์ เช็ดไปในทิศทางเดียวกัน เพื่อป้องกันรอยจากการเช็ดถู
• ก่อนนำเครื่องมือ หรือ ชิ้นงานขึ้นมาบนโต๊ะระดับ ควรทำความสะอาดก่อน เพื่อป้องกันสิ่งสกปรกติดขึ้นมาบนโต๊ะระดับ
• การนำเครื่องมือ หรือ ชิ้นงานขึ้นมาบนโต๊ะระดับ ต้องคำนึงถึงเรื่องน้ำหนัก และ ความเสียหายของพื้นผิวของโต๊ะระดับให้ดี
• หลังจากใช้งานแล้ว ไม่ควรวางสิ่งของหรือแม้กระทั้งเครื่องมือและชิ้นงานบนโต๊ะระดับ
• หลังจากใช้งานเสร็จในแต่ละวัน ถ้าเป็นไปได้ ให้หาผ้าคลุมไว้ก็จะยิ่งดี เพื่อป้องกันสิ่งสกปรก
• หมั่นตรวจสอบความมั่นคงของขาตั้ง และสอบเทียบ Surface Plate อย่างสม่ำเสมอ

(ตรวจสอบความมั่นคงของขาตั้งก่อนใช้งาน, สอบเทียบ Surface Plate อย่างน้อยปีละ 1 ครั้ง)

สุดท้ายนี้ก็ขอฝากไว้ครับ ทางบริษัท Calibration Laboratory Co.,Ltd. หรือ CLC มี บริการสอบเทียบเครื่องมือวัด แผ่นพื้นผิว Granite/Cast Iron  ในรูปแบบ Accredit ISO/IEC 17025:2017 ได้ทุกขนาด และยังเป็นตัวแทนจำหน่ายอีกด้วย ลองติดต่อสอบถามกันเข้ามาได้เลยครับ แล้วพบกันใหม่ครั้งหน้าครับ…ขอบคุณครับ
