Spin Torque คืออะไร มีดีอย่างไร

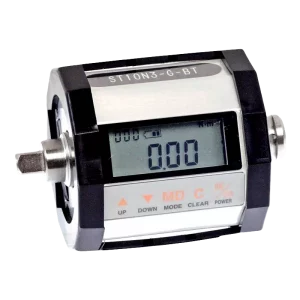

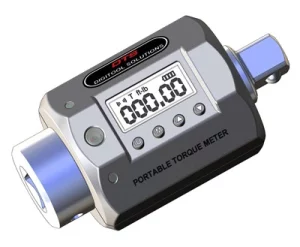

เครื่องมือวัด Spin Torque หรือ Rotary Peak Torque Meter เป็น เครื่องมือวัดแรงบิด ขนาดเล็ก มี Sensor และมอเตอร์อยู่ในตัว ทำให้สามารถพกพาเข้าไปหน้างานได้สะดวกเมื่อเทียบเครื่องมืออื่น เช่น  Torque Transducer, Torque Analyzer หรือ Torque Tester นอกจากนี้ยังมี Accuracy สูงและราคาต่ำกว่า Torque Transducer, Torque Analyzer หรือ Torque Tester อีกด้วย







• เซนเซอร์วัดแรงบิด หรือ เซนเซอร์วัดทอร์ค (Spin Torque Sensor) ใช้ในการวัดแรงบิดที่มีการเคลื่อนที่เชิงมุมในระยะจำกัด สามารถติดตั้งตัวเซนเซอร์ได้หลากหลายรูปแบบรวมเข้ากับเครื่องมือทดสอบที่มีความสมบูรณ์พร้อมทดสอบแล้ว เป็นเซนเซอร์ที่สามารถแปลงค่าแรงบิดเป็นค่าสัญญาณทางไฟฟ้าได้ เหมาะสำหรับการทดสอบคุณสมบัติทางกลของชิ้นงาน (Mechanical Properties of Parts) มอเตอร์ (Motor) โหลดทางกล (Mechanical Load) การทดสอบประสิทธิภาพของเครื่องยนต์ (Engine Performance) Spin Torque Sensor มักถูกนำไปใช้ในอุตสาหกรรมการผลิตและทดสอบ มอเตอร์ของรถยนต์ รถมอเตอร์ไซค์ ตามมาตรฐาน DIN 51309 ผลิตจากเทคโนโลยี สเตรนเกจ Strain Gage
• Strain Gauge ใช้ในการเรียนการสอนเครื่องจักรกลไฟฟ้า ใช้ในงานวิจัยเรื่องอุปกรณ์ปรับความเร็วมอเตอร์ไฟฟ้า ใช้ในการทดสอบประสิทธิภาพมอเตอร์ไฟฟ้าได้เป็นอย่างดี เหมาะกับการทดสอบแรงบิด Torsion Test แรงบิดของเพลา แรงบิดมอเตอร์ งานทดลอง เครื่องกล และการทดสอบแรงบิด

• แรงบิด (Torsion Loaded) หมายถึงส่วนของโครงสร้างที่รับแรงหรือโมเมนต์ที่พยายามบิดส่วนของ โครงสร้างนั้นไปจากตำแหน่งเดิม โมเมนต์บิด (Torsional Moment or Torques) คือ โมเมนต์ที่พยายามบิดท่อนวัสดุให้เปลี่ยนไปจากตำแหน่งเดิม มีค่าเท่ากับผลรวมทางพีชคณิตของโมเมนต์ของแรงต่าง ๆ รอบแกนของท่อนวัสดุนั้น ดังนั้นเซนเซอร์วัดแรงบิดนับได้ว่าเป็น เครื่องมือวัด ตัวหนึ่งที่มีบทบาทที่สำคัญมากในงานที่เกี่ยวข้องกับทางกล เช่น การทดสอบมอเตอร์, การทดสอบเครื่องยนต์ เป็นต้น

คุณลักษณะที่ดีของ เครื่องมือวัด Spin Torque Sensor

• ขนาดกระทัดรัด
• การหมุนที่ราบรื่น
• มีความแม่นยำสูง
• มีตัวขยายสัญญาณในตัว
• มีค่าเซฟตี้โอเว่อโหลดที่ 500% RO เพื่อให้สามารถใช้งานได้โดยไม่ต้องกังวลใจมากเกินไป
• ใช้งานง่าย ระยะเวลาในการอ่านค่าสั้น แสดงผลไว

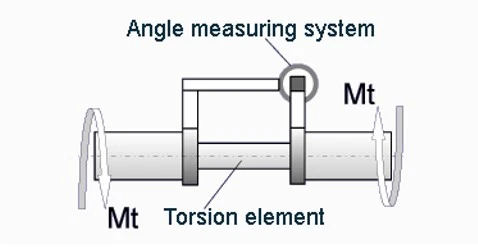

หลักการทำงานของ เครื่องมือวัดแรงบิด Spin Torque Sensor

ใช้หลักการทำงานแบบ Strain-ganged Shaft โดยอาศัยหลักของคานบิดเมื่อเกิดแรงบิดมากระทำที่ Torsion Bar นั้น  ในการวัดแรงบิดด้วย Stain-gauged Shaft จะวัดแรงบิดโดยการนำเอา Strain Gage ยึดไว้ที่ตรงกลางของ Torsion Bar การบิดตัวของ Torsion Bar จะทำให้ Strain Gage บิดไปด้วย ดังนั้นความต้านทานของ Strain Gage ก็จะแปรค่าไปตามแรงบิดที่มากระทำกับ Torsion Bar

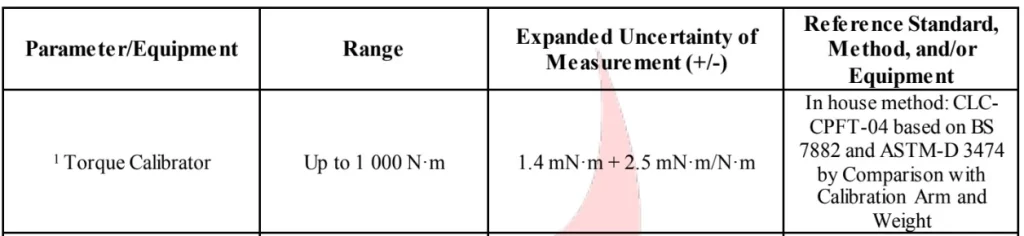

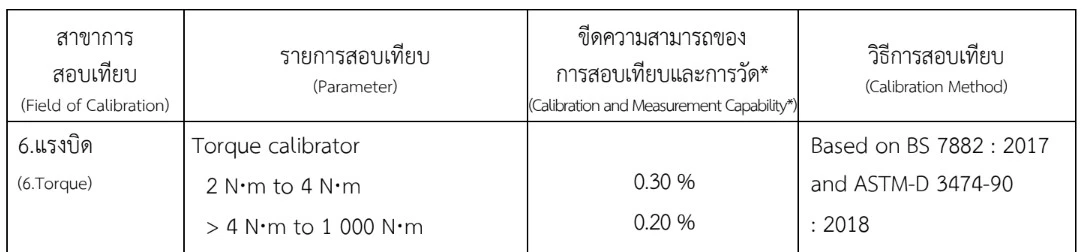

บริษัท แคลิเบรชั่น แลบอราทอรี จำกัด สามารถ สอบเทียบเครื่องมือวัด ได้ครอบคลุมทุกประเภทของเครื่องมือ Spin Torque Sensor ที่ใช้กันทั่วไป พร้อมทั้งยังได้รับการรับรองห้องปฏิบัติการ ISO/IEC 17025:2017 จากสำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรมของประเทศไทย (TISI) และจาก  ANSI National Accreditation Board (ANAB) ประเทศสหรัฐอเมริกา เพื่อตอบสนองการใช้งานที่หลากหลายของลูกค้าในทุกภาคอุตสาหกรรม โดยขอบข่ายการวัดสามารถ สอบเทียบเครื่องมือวัด ด้วยวิธีการ Comparison with Calibration Arm and Weight  โดย Range การสอบเทียบเครื่องมือวัด ที่ได้รับการรับรอง ดังแสดงในรูปด้านล่าง

ISO/IEC 17025:2017 จากสำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรมของประเทศไทย (TISI)

ISO/IEC 17025:2017 จาก ANSI National Accredit Board (ANAB)



ผู้เขียน แก้ว VIP





—
